Принцип роботи динамометричних ключів

Коли мова заходить про точну збірку вузлів або кріплення елементів з необхідним зусиллям, звичайним гайковим ключем не обійтися. Перетягнув – отримав пошкоджене різьблення або зламаний болт. Недотягнув – кріплення з часом ослабне, що призведе до дуже негативних наслідків. Щоб виключити обидва варіанти, існує спеціальний інструмент – динамометричний ключ. Як він працює, які види існують і на що варто звернути увагу під час купівлі? Зараз про все розповімо.

Що таке динамометричний ключ і навіщо він потрібен?

Динамометричний ключ застосовується для затягування різьбових з'єднань з точно заданим крутним моментом. Його завдання полягає в контролі зусилля, яке прикладається до гайки або болта. Цей інструмент застосовується в багатьох сферах:

автомобілебудування та ремонт ТЗ. При затягуванні елементів двигуна, підвіски, колісних болтів та інших вузлів, де критичний момент затягування;
промислова збірка обладнання та верстатів;
авіаційна та космічна індустрії, де кожна одиниця зусилля має значення;
будівництво й монтаж, наприклад, при збиранні металоконструкцій тощо.

Скрізь, де потрібен точний контроль затягування кріплення, використовується динамометричний ключ.

Принцип роботи та види динамометричних ключів

Суть проста: ключ реагує на зусилля, що прикладається, і або візуально показує момент, або ж дає вам знати іншими способами, коли задане значення досягнуто. Цей інструмент ділиться на три категорії.

Стрілочний (шкальний) динамометричний ключ

Це один із найпростіших і відносно надійних типів динамометричних ключів. В їхній основі пружна металева балка, яка згинається під час докладання зусилля. Деформація балки передається на індикаторну стрілку, яка показує поточне значення крутного моменту на шкалі:

Плюси. Максимально проста конструкція, мінімум деталей, ламатися нічому.
Мінуси. Немає чіткого сигналу досягнення моменту й потрібно стежити за шкалою під час роботи, що не особливо зручно.

А ще є питання до точності стрілочних моделей і про них ми обов'язково розповімо в цій статті.

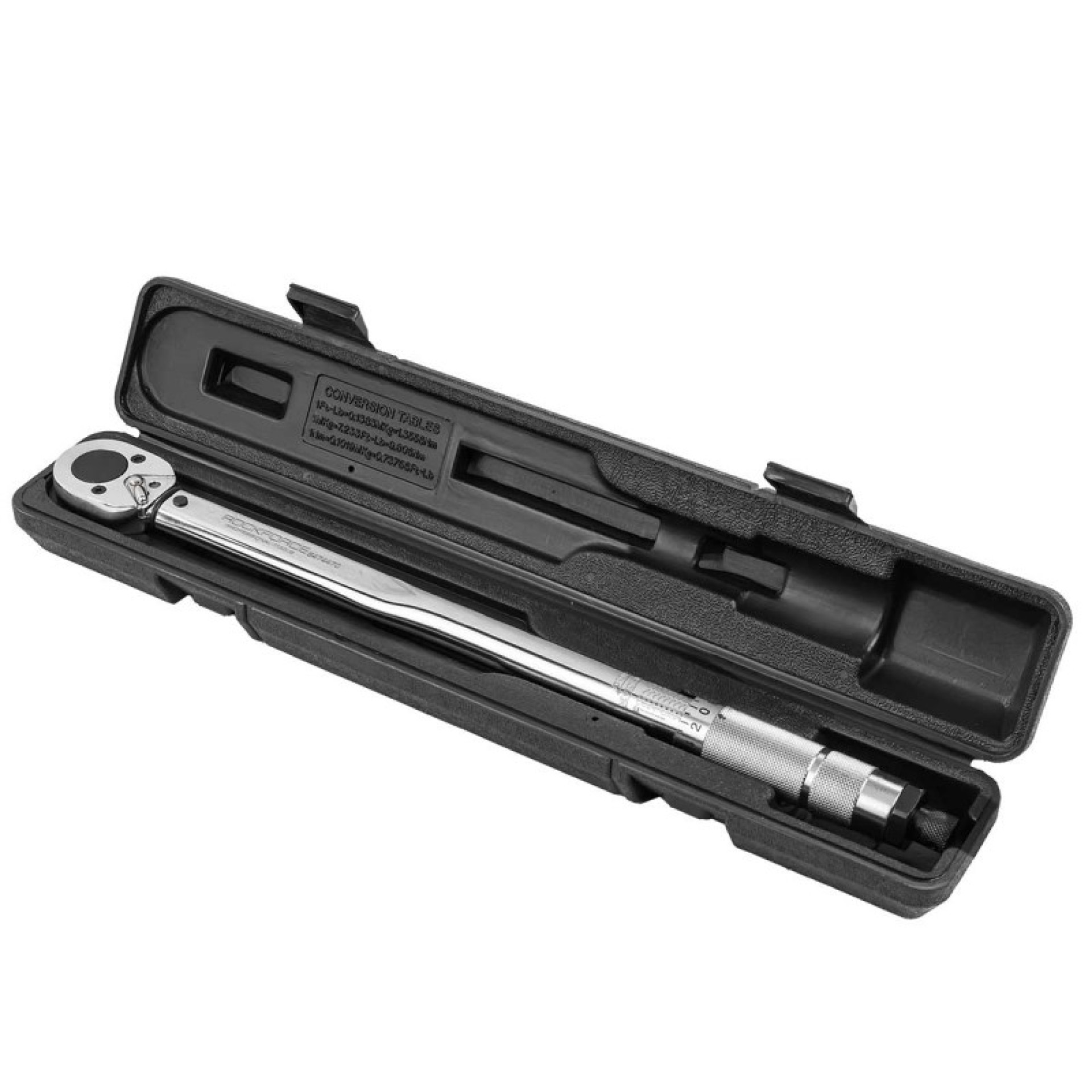

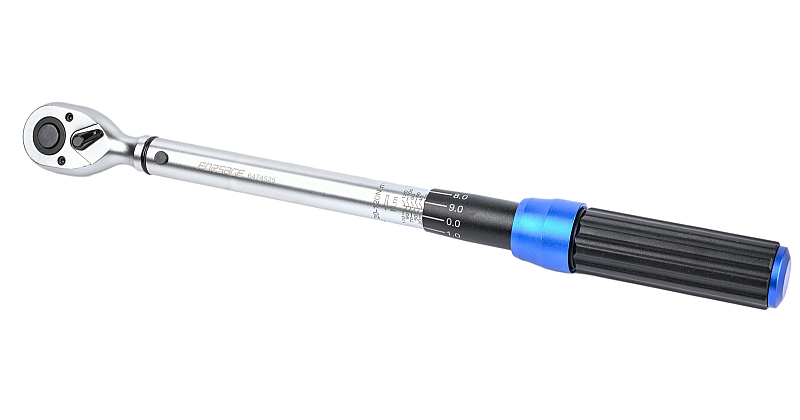

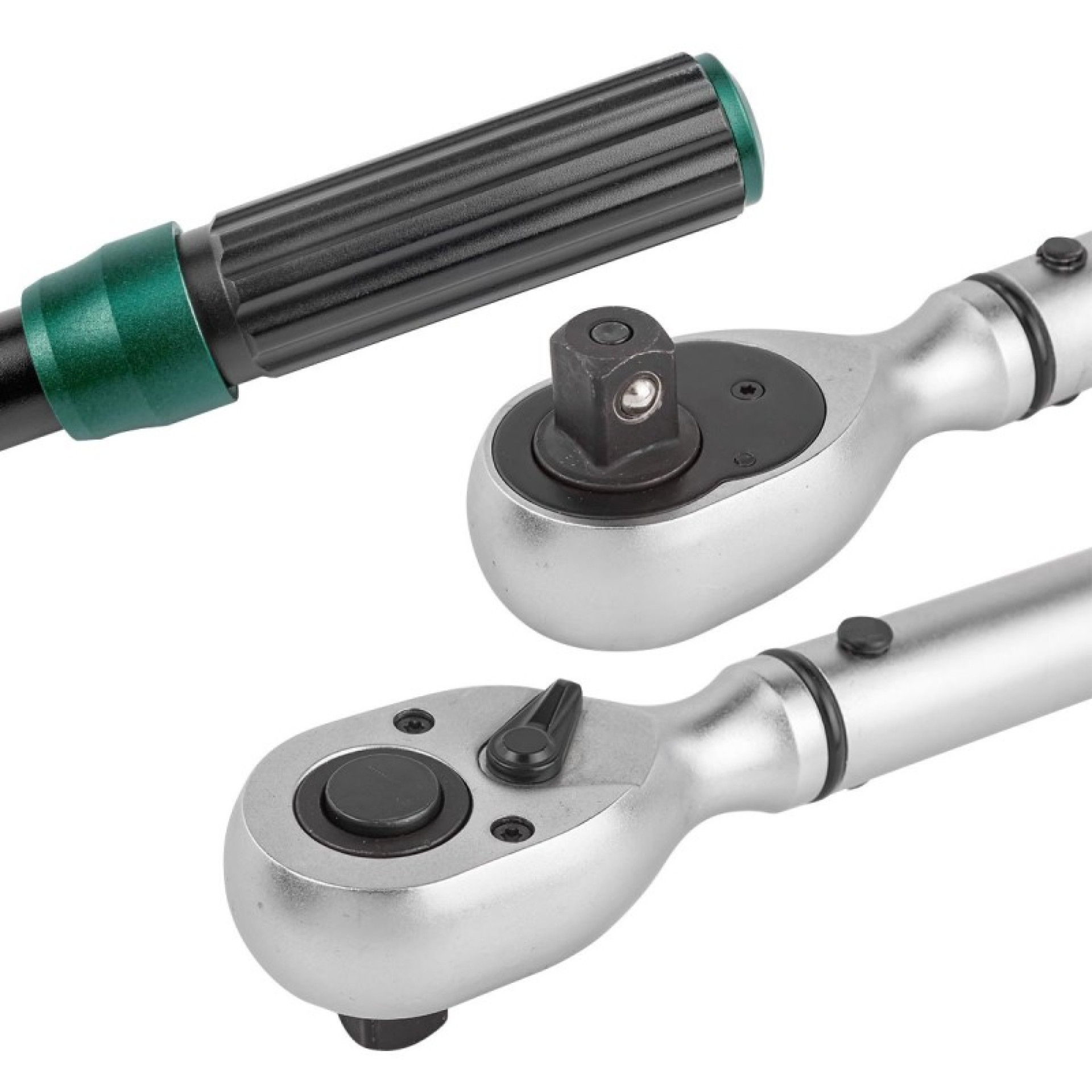

Клацальний динамометричний ключ

Найпопулярніша модель. Усередині ключа встановлена регулювальна пружина, яка задає необхідний момент. Коли зусилля досягає заданого значення, механізм видає характерне клацання, яке є сигналом – необхідний момент досягнуто. До переваг можна віднести зручність використання завдяки чутному й тактильно відчутному сигналу під час затягування різьбового з'єднання до потрібного моменту. Також клацальний динамометричний ключ має відмінний показник точності з похибкою до 4%. Якихось істотних недоліків немає – це просто надійний інструмент, який широко використовується як професіоналами, так і аматорами.

Електронний (цифровий) динамометричний ключ

Сучасні моделі з цифровим дисплеєм і високою точністю (похибка до 2%). Часто мають додаткові функції: пам'ять, підключення до ПК і багато іншого. Загалом, чудовий інструмент, але з ним потрібно акуратно поводитися, а також не економити під час купівлі. Електронні моделі – не дешеве задоволення. Не потрібно намагатися купити динамометричний ключ такого формату за ціною стрілочного або недорогого клацаючого. Такі пропозиції можна зустріти на ринку, проте точність моменту затягування і довговічність інструменту буде під величезним питанням.

Як вибрати динамометричний ключ для точного затягування різьбових з'єднань

Вибір динамометричного ключа – справа, начебто, проста, але на практиці часто не беруться до уваги важливі нюанси. Інструмент може виглядати однаково, а працювати з різною точністю, зручністю і, що важливо, ресурсом. Фактори, на які обов'язково потрібно звертати увагу при виборі:

Діапазон крутного моменту – один із найважливіших параметрів. Підбирайте ключ таким чином, щоб робочі значення, з якими ви плануєте працювати, перебували в середній третині шкали. Саме в цьому діапазоні інструмент показує максимальну точність. Наприклад, якщо ваші завдання – це робота з моментом 20-80 Нм, оптимально купити ключ з діапазоном 10-100 Нм. Надмірно широкий діапазон може позначитися на точності.
Тип ключа. Клацальний – універсальний вибір для автосервісу, гаража та більшості завдань. Стрілочний (шкальний) – відноситься більше до гаражного варіанту й не частого використання. Електронний – професійний дорогий інструмент, який використовують у сферах, де потрібна максимальна точність і можливість збереження даних. Як показує практика, на тих же СТО (від невеликих до великих) клацальні динамометричні ключі використовуються 100%, а ось електронні набагато рідше. Чому? Тому що клацальні моделі чудово справляються з поставленими завданнями.

І ще один критично важливий момент, що стосується купівлі клацаючого динамометричного ключа. Обов'язково перевірте, щоб регулювальна ручка була встановлена на позначці “0” або нижче. Якщо ручка встановлена вище, значить невизначену кількість часу внутрішня регулювальна пружина перебувала під навантаженням. А це говорить про те, що точність такого ключа нагадуватиме лотерею.

Точність інструменту: коли потрібно калібрувати динамометричний ключ

Головний нормативний документ, що регулює точність динамометричних ключів, – ISO 6789 (актуальна версія: ISO 6789-2:2017). Цей стандарт визначає вимоги до похибок і процедур калібрування інструменту.

Згідно з ISO 6789:

клацальні та стрілочні ключі повинні мати похибку не більше ±4% від встановленого моменту;
електронні ключі часто тримають точність у межах ±1-2%, а в топових моделях цей показник ще нижчий.

Однак якщо говорити про реальні цифри, то вони дуже залежні від виробника, правильного використання інструменту тощо. На практиці отримуємо такі фактичні показники похибки динамометричних ключів.

Тип ключа	Похибка за стандартом	Похибка в реальності
Стрілочні	±4%	±4-10%, дешеві – до 20%
Клацальні	±4%	±2-4%, якісні – до ±2%
Електронні	±1-2%	±1-2%, топові – до ±0,5%

Коли та як проводити калібрування динамометричного ключа

Рекомендується проводити калібрування раз на 12 місяців або після 5000 циклів використання – залежно від того, що настане раніше. Як калібруються динамометричні ключі різних типів:

Клацальні. Калібруються на спеціальному стенді з тензометричним датчиком. При перевірці прикладається відоме зусилля, і вимірюється, чи відповідає клацання заданому моменту. За необхідності проводиться регулювання натягу пружини. Також перевіряється повернення механізму у вихідне положення.
Стрілочні. Засновані на вигині пружної балки. Ключ встановлюється на калібрувальний стенд, прикладається еталонне зусилля, і порівнюються показання стрілки зі стандартним значенням. Калібрування проводиться регулювальними гвинтами, коригуючи нуль і положення шкали.
Електронні. Попри сучасність конструкції, вимагають обов'язкового калібрування не рідше ніж один раз на рік. Процес аналогічний клацальним: ключ ставиться на еталонний калібратор, проводиться замір і за необхідності коригуються налаштування електронного блоку через сервісне ПЗ. Деякі моделі мають внутрішню пам'ять, куди записуються калібрувальні дані для контролю відхилень.

Важливо: точність електронного ключа може знижуватися через зношування датчиків, перепади температури або вібрації. Тому регулярна перевірка обов'язкова.

Самостійно відкалібрувати динамометричний ключ без спеціалізованого обладнання та розуміння процесу калібрування неможливо. Особливо це стосується електронних моделей, де необхідні точні еталонні стенди та ПЗ виробника. Якщо інструмент використовується професійно – довіряйте калібрування сертифікованим центрам.

Збільшення крутного моменту в динамометричному ключі: чи можна використовувати додатковий важіль

Категорично ні. Будь-які подовжувачі, труби та інші пристосування змінюють довжину ручки ключа, а отже, змінюють зусилля, що прикладається до ключа. Динамометричний ключ калібрується і розрахований на певне стандартне плече. Щойно ви подовжуєте його, фактичний крутний момент починає сильно відрізнятися від того, що показує інструмент.

Що відбувається в підсумку:

перетяжка кріплення. Ви отримуєте момент, вищий за необхідний, але ключ цього “не помічає”;
зрив різьби, пошкодження деталей. Особливо критично для алюмінієвих блоків, головок та інших м'яких матеріалів;
втрата сенсу використання динамометричного ключа. Інструмент втрачає свою основну функцію – точність.

Якщо вам не вистачає моменту або довжини ручки для комфортної роботи, правильне рішення одне – від самого початку підбирати ключ з потрібним діапазоном моменту та відповідною довжиною. Тільки так ви зможете гарантувати собі правильну затяжку й збереження кріплення. Звісно, цей інструмент за жодних обставин не можна використовувати для зриву кріпильних елементів, тим більше закислих/прикипілих.

Як зберегти точність динамометричного ключа протягом довгих років? Завжди зберігайте клацальний ключ з опущеною регулювальною ручкою (на мінімальному значенні “0” або нижче). Уникайте використання додаткових важелів, труб і подовжувачів, які змінюють плече інструмента. Працюйте в межах допустимого діапазону моменту ключа й не перевантажуйте інструмент. Використовуйте динамометричний ключ суворо для затягування, не застосовуйте його для ослаблення або зриву кріплень. Своєчасно, проводьте калібрування в сертифікованих сервісах.
